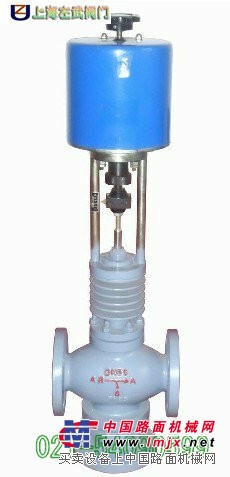

电动三通分流（合流）调节阀ZAZQ/ZAZX 详细信息
电动三通分流（合流）调节阀ZAZQ/ZAZX 调节阀ZAZQ/ZAZX 电动三通调节阀ZAZQ/ZAZX
产品概述：
ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。
产品特点：
流体对阀芯作用方向都处于流开状态，故工作稳定性好。
·除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
·伺服放大器采用深度动态负反馈，可提高调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
·波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。
电动三通分流（合流）调节阀ZAZQ/ZAZX 调节阀ZAZQ/ZAZX 电动三通调节阀ZAZQ/ZAZX零件资料：
阀体、阀盖：HT200、ZG230～450ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13
技术参数：
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数 KV |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
|
|
额定行程 (mm) |
16 |
25 |
40 |
60 |
|
||||||
|
流量特性 |
直线 抛物线 |
|
|||||||||
|
工作温度 (℃) |
普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250 |
|
|||||||||
|
介质温度 (℃) |
200以下(对合流阀而言) |
|
|||||||||
|
固有可调比 R |
30 |
|
|||||||||
|
公称压力 PN(MPa) |
1.0 1.6 4.0 6.4 |
|
|||||||||
|
允许泄漏量 |
硬密封：Ⅳ级 软密封：VI级 |
|
|||||||||
|
作用方式 |
电开、电关 |
|
|||||||||
|
信号范围 (mA.DC) |
0～10 4～20 |
|
|||||||||
