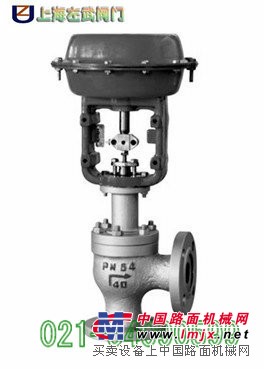

轻小型气动薄膜脚型调节阀ZHA(B)S  薄膜脚型调节阀ZHA(B)S  气动薄膜调节阀ZHA(B)S

■产品简介:

ZH（A/B）S－64型气动薄膜角形调节阀是我厂在原有气动角形阀的基础上开发的一种新颖产品，它既保持了原有角形阀动作可靠，流路阻力小的优点，又满足了体轻，形小的外观要求，广泛地应用在化工、石油、电站、轻工、纺织、冶金管工业生产的自动控制中。

■结构原理:

ZH（A/B）S－64型气动薄膜角形调节阀由ZH（A/B）型气动薄膜多弹簧执行机构和VS－64型角形阀组成。

■  工作原理:

当气动信号压力输入执行机构的膜室后，此压力作用在膜片上产生推力，该力压缩弹簧，并使推杆移动而带动阀杆使阀芯上、下动作，改变阀芯与阀座间的节流面积，从而达到调节介质流量之目的。当膜室推动与弹簧被压缩后产生的反力相平衡时，使阀芯稳定在某个行程上，阀芯行程的改变与输入信号压力的变化成比例关系。

■轻小型气动薄膜脚型调节阀ZHA(B)S  薄膜脚型调节阀ZHA(B)S  气动薄膜调节阀ZHA(B)S产品特点:阀为角形、单座、上导向结构型式。其流路简单阻力小，适用于高粘度、含有悬浮物和颗粒状物质流体的调节。阀内只有一个阀座，具有泄漏量小的优点。但不平衡力较大，随着公称通径的增大，阀的不平衡力亦增大，因而当阀的工作压差较高、公称通径较大时应配带阀门定位器。执行机构为多弹簧式、体积小、重量轻、推杆与阀杆连接采用开缝螺母，便于装拆和维修。

ZH（A/B）S－64型气动薄膜角形调节阀按其作用方式可分为气关式和气开式两种。

 ■主要技术指标：
